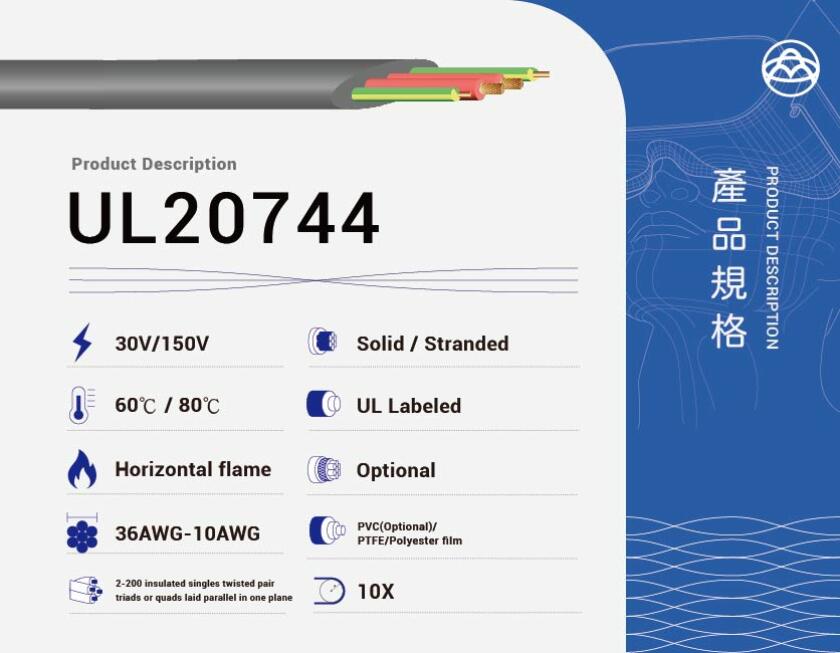

UL20744 高速传输线
UL20744 扁平带状电缆具备 150V 额定电压，为电子设备提供具备高柔软度与耐燃特性的配线方案，并符合 UL 758 AWM 标准。
UL20744 排线（扁平带状电缆）
60/80°C、30/150V 黏合或叠层式电子设备内部配线
UL20744 是一款通过 UL 认证的扁平带状电缆，专为电子设备的内部配线而设计。其额定温度为 60°C 或 80°C，额定电压为 150V。此电缆由 2 到 200 条单一绝缘导线（绞线对、三芯组或四芯组）在同一平面上平行排列，并以间歇或连续方式相互黏合，或与 PVC 被复黏合以形成扁平带状电缆。符合 UL 758 AWM 标准的水平耐燃测试，非常适合需要高柔软度与耐燃特性的应用。
额定温度 60°C 或 80°C
额定电压 30V 或 150V
规范标准 UL 758 Style 20744
核心特性
UL 20744 规格详细资讯
导体材质
单股或绞合铜线，36–10 AWG
绝缘材质
PVC 或依製造商之 AWM 製程规范
组合结构
2–200 条单一绝缘导线（绞线对、三芯组或四芯组）于同平面平行排列，经黏合或叠层处理
内被复
选配，押出 PVC 或叠层 PVC / 聚酯薄膜
遮蔽层
选配
外被复
选配，PVC（5–80 mils）、PTFE（2–80 mils）或聚酯薄膜
额定温度
60°C 或 80°C
额定电压
30V 或 150V
耐燃性能
通过水平燃烧测试
规范标准
UL 758 AWM Style 20744
应用范围
电子设备内部配线
应用范围
UL20744 电缆部署与应用
📑
典型应用场景
- 电子装置内部配线
- 电脑及週边设备之资料传输
- 工业设备讯号配线
- 需要扁平带状电缆配置之应用
